現在說到土方量結算,絕大多數施工行業的人都說某某軟件很方便,但是我要問到手算會嗎,大多數人都會支支吾吾,雖然手算確實不現實,但是我們做為專業人員,總不能淪為軟件使用者吧?其中的原理大家還是需要明白的。
今天就給大家講講土方量手算,學校交給我們的方法。

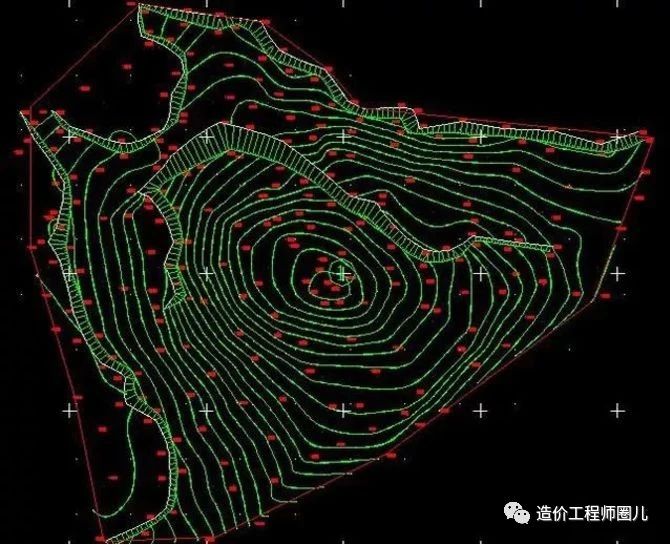

一、土方量計算

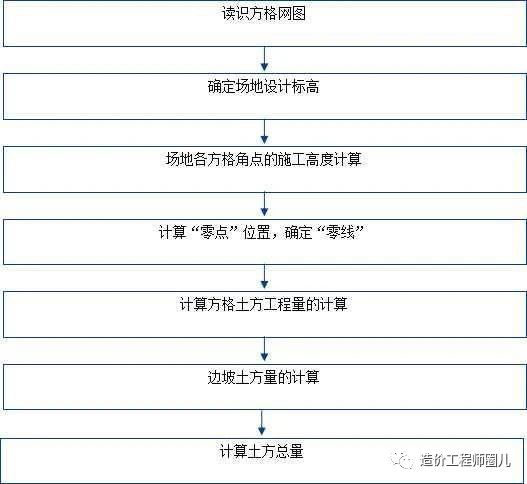

方格網法計算場地平整土方量步驟如圖1-1所示。
圖1-1 方格網法計算場地平整土方量步驟
(一)讀識方格網圖

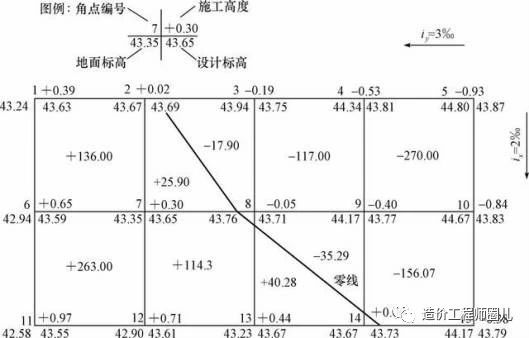

圖1-2 方格網法計算土方工程量圖
(二)確定場地設計標高
1.確定場地設計標高需要考慮的因素
(1)滿足生產工藝和運輸?shù)囊蟆?/span>
(2)盡量利用地形,減少挖填方數量。
(3)爭取在場區內挖填平衡,降低運輸費。
(4)有一定泄水坡度,滿足排水要求。
2.初步計算場地設計標高(按挖填平衡)
計算的場地設計標高:

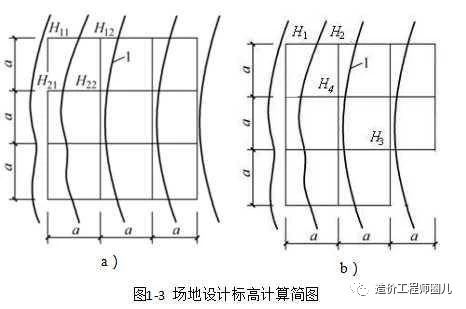

式中,H1、H2、H3、H4分別為一個方格、兩個方格、三個方格、四個方格共用角點的標高,如圖1-3b所示。
(三)場地各方格角點的施工高度的計算
施工高度為場地各方格角點設計地面標高與自然地面標高之差,是以角點設計標高為基準的挖方或填方的施工高度。各方格角點的施工高度按下式計算:
式中,hn為各角點的施工高度,即填挖高度(以“+”為填,“-”為挖)(m);
n為方格的角點編號(自然數列1,2,3,…,n);
Hn為角點的設計標高,若無泄水坡時,即為場地的設計標高;
H為角點原地面標高。
(四)計算“零點”位置,確定“零線”

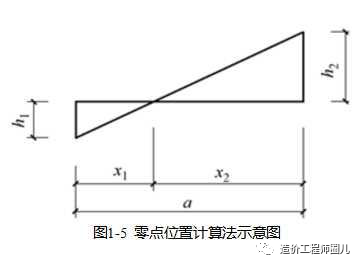

方格邊線一端施工標高為“+”,若另一端為“-”,則沿其邊線必然有一處不挖不填的點,即“零點”,如圖1-5所示。零點位置按下式計算:
式中,x1、x2為角點至零點的距離;
h1、h2為相鄰兩角點的施工高度(均用絕對值)(m);
a為方格網的邊長。
(五)計算方格土方工程量的計算
1.方格的4個角點全為填方或挖方
方格的4個角點全為填方或挖方,如圖1-7所示。
其計算公式如下:
2. 兩個點填方,兩個點挖方

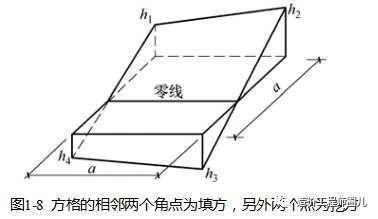

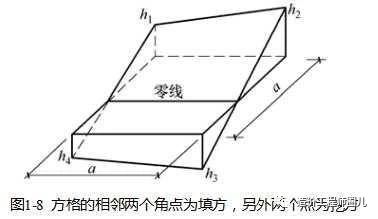

方格的相鄰兩個角點為填方,另外兩個點為挖方,如圖1-8所示。
其計算公式如下:
①挖方部分土方量計算公式:
②填方部分土方量計算公式:
3 . 方格的3個角點為挖方(填方)
方格的3個角點為挖方(填方),如圖1-9所示。
其計算公式如下:
①一個角點部分的土方量:
②三個角點部分的土方量:
(六)邊坡土方量的計算

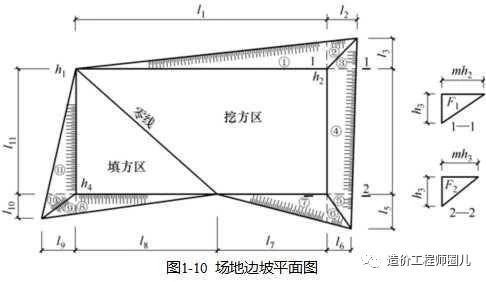

為了保證挖方土壁和填方區的穩定和施工安全,場地挖方區和填方區的邊沿都需要做成邊坡,其平面圖如圖1-10所示。
二、土方調配
土方調配是土方工程施工組織設計(土方規劃)中的一個重要內容,在平整場地土方工程量計算完成后進行。
土方調配的原則:力求達到挖方與填方平衡和運距最短的原則;近期施工與后期利用的原則。進行土方調配,必須依據現場具體情況、有關技術資料、工期要求、土方施工方法與運輸方法,綜合上述原則,并經計算比較,選擇經濟合理的調配方案。

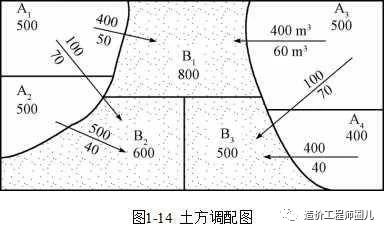

調配方案確定后,繪制土方調配圖如圖1-14所示。
在土方調配圖上要注明挖填調配區、調配方向、土方數量和每對挖填之間的平均運距。圖中的土方調配,僅考慮場內挖方、填方平衡。A為挖方,B為填方。
