新手如何快速學會電氣造價?
2018-07-04 瀏覽次數:972
建筑電氣包含哪些?

建筑電氣工程是指建筑的供電、用電工程,它通常包括外線工程、變配電工程、室內配線工程、動力與照明工程、防雷接地工程以及消防報警系統、安保系統、廣播,電視,電話,樓宇自動化等弱電工程。

如何學好電氣造價呢?


01電氣基礎識圖



動力與照明工程是現代電氣工程中最基本的工程。

動力工程:主要指以電動機為動力的設備、裝置及其啟動器、控制柜(箱)及配電線路的安裝。

照明工程:包括照明燈具、電扇、插座、配電箱及其配電線路的安裝。

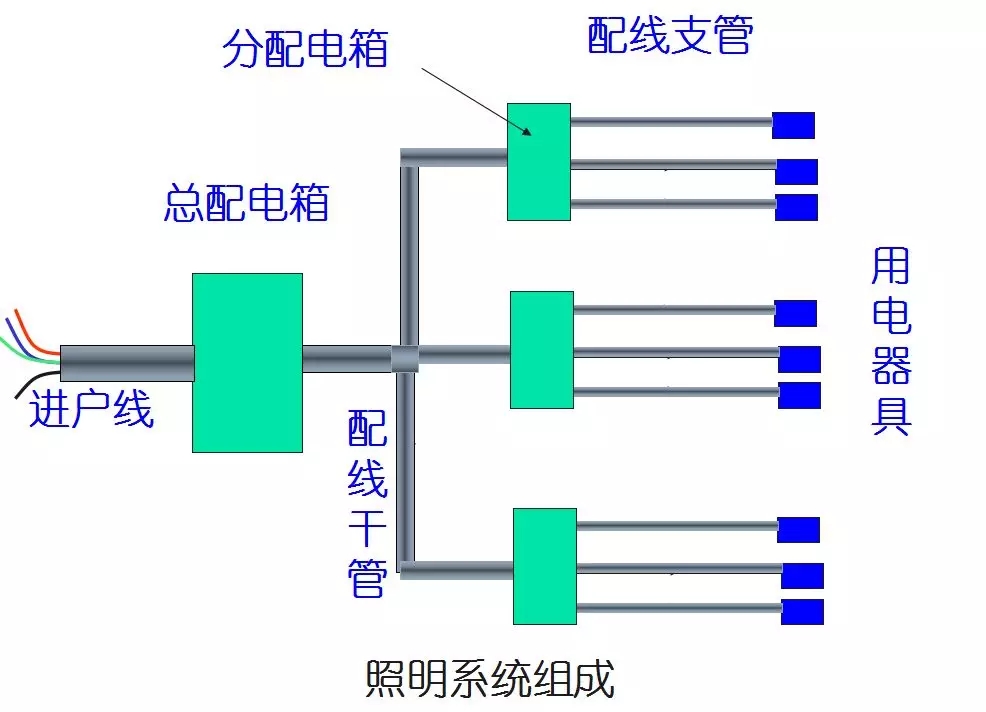

系統組成




常用代號表格

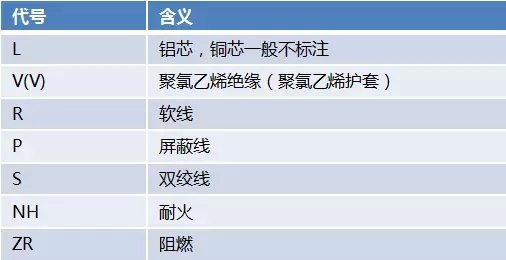

1、絕 緣 導 線 型 號 常 用 代 號





注意:

BV(BLV)-2.5:聚氯乙烯絕緣銅(鋁)芯線,線徑2.5mm2

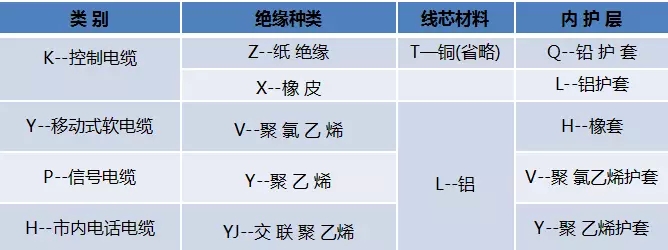

2、電 力 電 纜 型 號 常 用 代 號

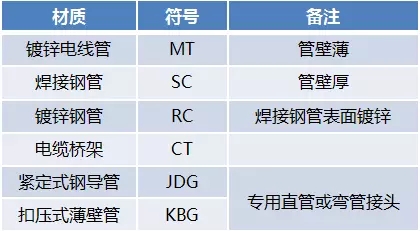

3、配管材質代號

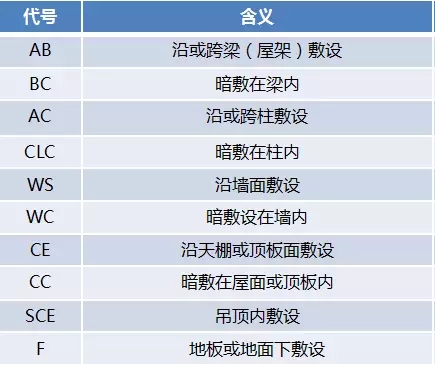

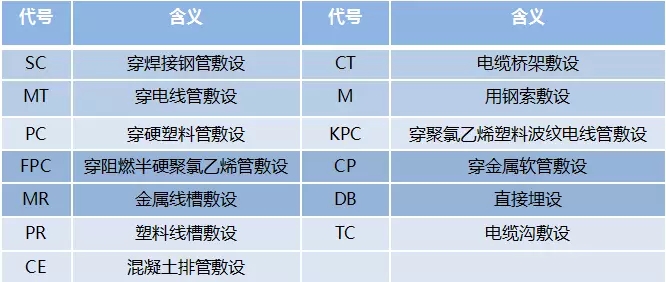

4、導線敷設方式標注





5、 配管敷設方式






02

工程量計算及示例圖片



配電柜及配電箱


配電箱分安裝方式及回路數執行定額:落地安裝、明裝、暗裝(嵌入式安裝)


1)在確定配電箱回路時,應以系統圖表示的饋電回路為準,備用回路算回路數,但進線開關不算回路數;


2)落地安裝配電箱安裝不包含基礎型鋼制作安裝的工作內容,應另行計算;主要材料為槽鋼、角鋼


3)嵌入式配電箱在現澆混凝土結構安裝時,還應計算木套箱的工程量;


4)明裝配電箱暗配管,還應計算一個接線箱的工程量。

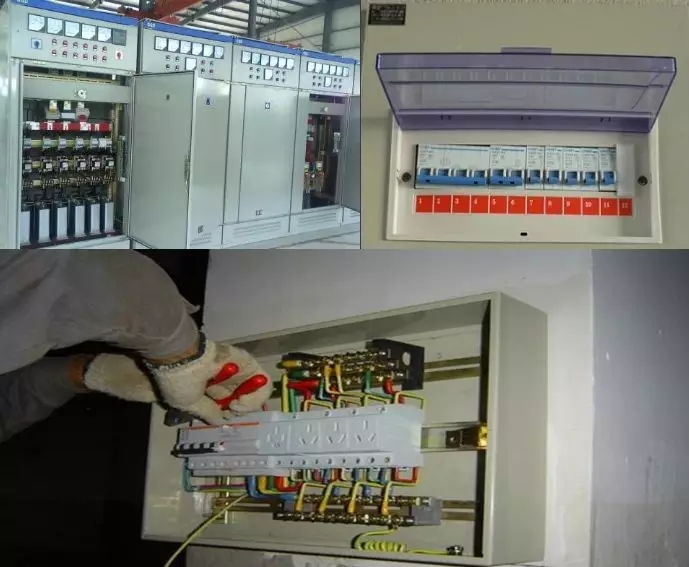

配電柜、配電箱示例圖片

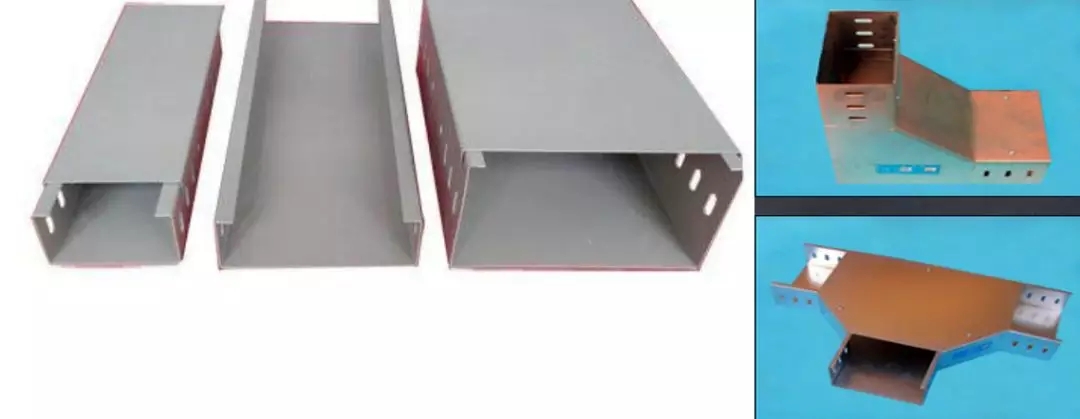

橋架、線槽


線槽、橋架按設計圖示尺寸以長度計算。不扣除彎頭、三通所占長度。

常用橋架有槽式電纜橋架、梯級式電纜橋架、托盤式電纜橋架和組合橋架等四大類。

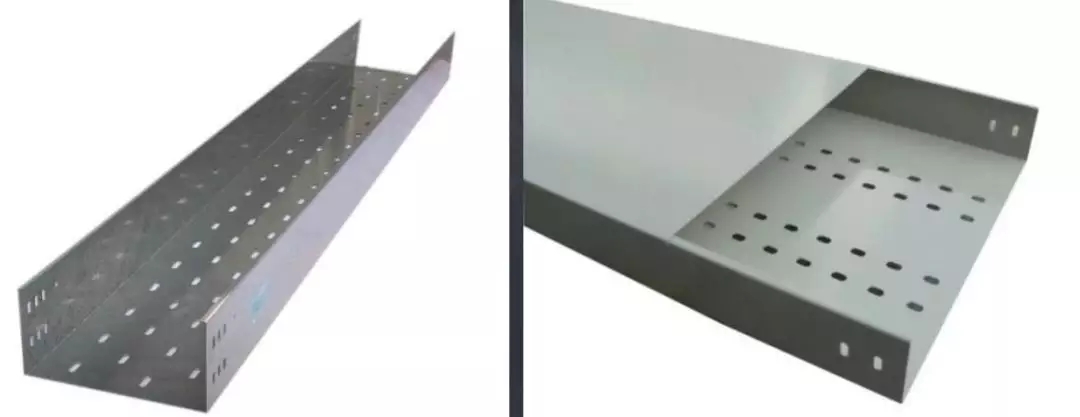

(1)槽式電纜橋架


 槽式電纜橋架是一種封閉型電纜橋架




(2)梯級式電纜橋架


具有重量輕、成本低、造型別致、安裝方便、散熱、透氣性好等優點,它適用于一般直徑較大的電纜敷設,特別適用于高、低壓動力電纜的敷設。


(3)托盤式電纜橋架

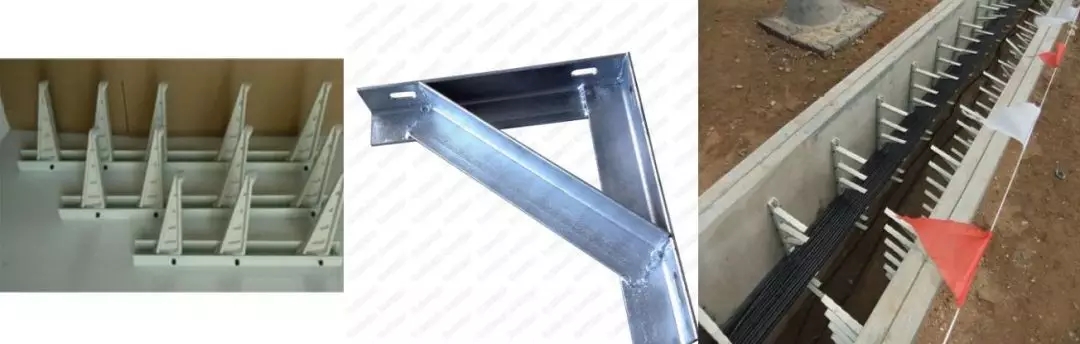

(4)支架





電纜


按照功能和用途,電纜可以分為電力電纜、控制電纜等

在定額中分為了1KV以下、10KV以下


電力電纜是用來輸送和分配大功率電能用的,是能量的傳遞控制電纜主要是控制作用,不是能量的傳遞


計算規則:


1)電纜敷設根據設計圖示尺寸按不同的敷設方式以長度計算(含預留長度及附加長度)

長度=(水平長度+豎直長度+各種預留長度)*(1+2.5%)


2)電力電纜敷設定額均按三芯及(三芯連地)編制的,五芯電力電纜敷設定額乘以系數1.3,每增加一芯定額增加30%,單芯電力電纜敷設按同等截面電纜定額*0.67


例:電纜YJV-3*50+2*25


電纜為五芯,截面為50,套定額子目為:1KV電纜   電纜截面70mm2以內

定額子目為8-22*1.3

電纜終端頭:兩個

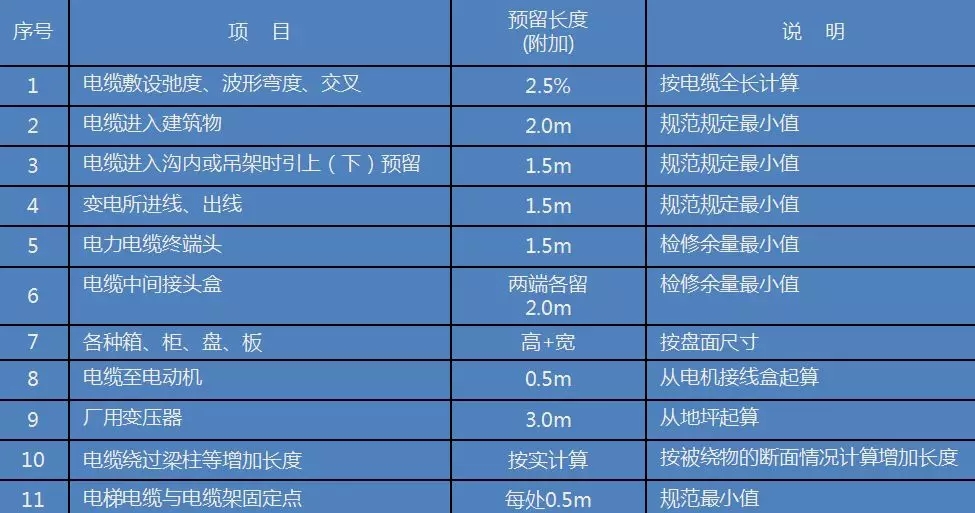

電纜敷設的附加長度


2)電纜端頭:

電纜終端頭及中間頭制作安裝:電力電纜和控制電纜均按一根電纜有兩個終端頭考慮,中間電纜頭設計有圖示的,按設計確定;設計沒有規定的,按實際情況計算(或按平均250m一個中間頭考慮)。

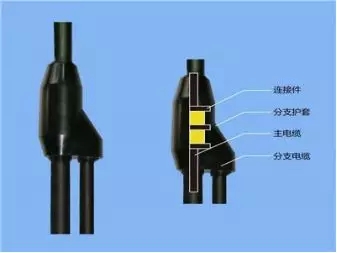

3)預分支電纜:分支線預先制造在主干線上預分支電纜敷設:不包括分支電纜頭的制作安裝,應單獨計算。

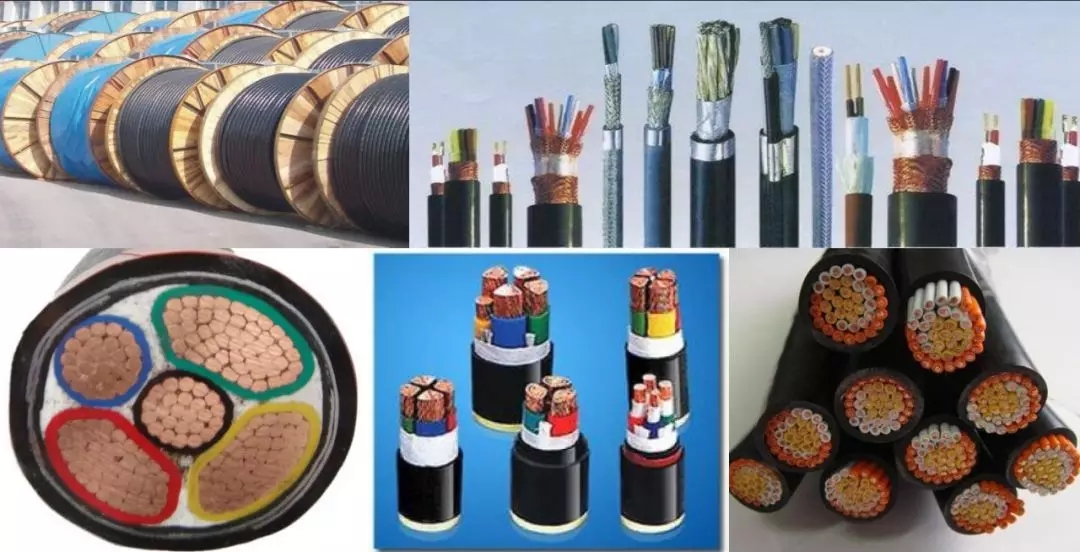

電力電纜及控制電纜



配管配線


1)照明線路按其敷設方式可以分為明敷設和暗敷設兩種。


配管按照設計圖示尺寸以長度計算,不扣除管路中間接線盒、燈頭盒、開關盒、插座盒、接線箱所占長度


2)金屬軟管


金屬軟管一般用于電動機出口及吊頂上器具,如燈具等處

注意:若燈具安裝中包含了金屬軟管安裝,則此處不再單獨計取。


3) 配線按設計圖示尺寸以單線長度計算(含預留長度),增加的工程量按照附表執行。

管內(線槽)配線長度=(配管(線槽)長度+導線預留長度)×同截面導線根數


4) 燈具、明暗開關、插座、按鈕等的預留線,已經分別綜合在定額內。

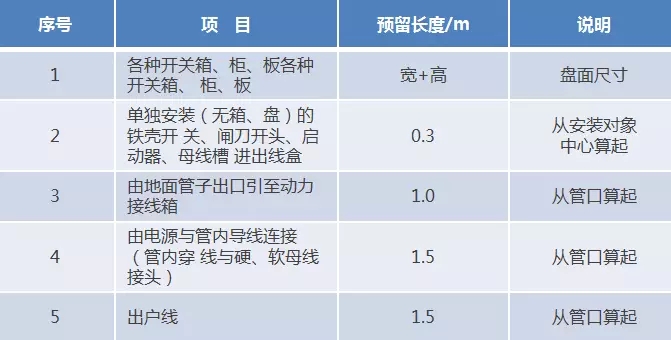

電線敷設的附加長度


(1)、線槽


當導線的數量較多時,多用線槽配線。按材質分,線槽有金屬線槽和塑料線槽。

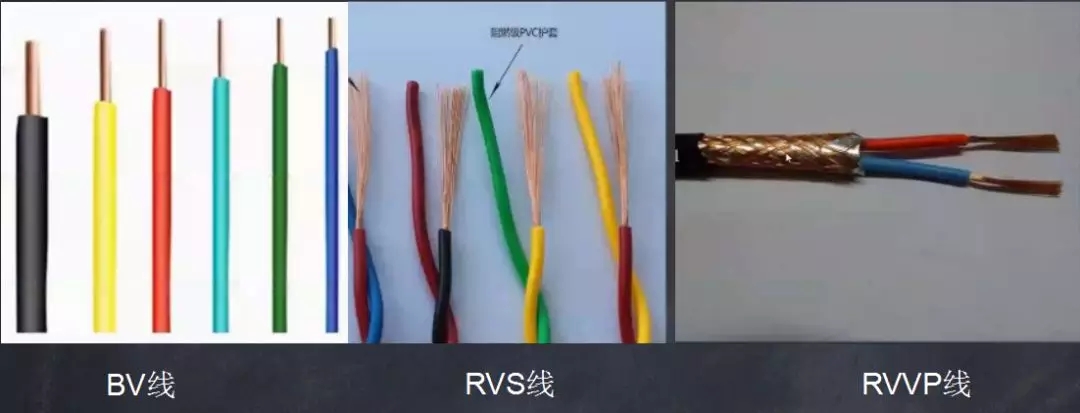

電線


照明開關、插座、風扇安裝


1)風扇安裝:包括吊風扇安裝及排風扇安裝


排風扇安裝僅適用于單向排風扇,三相排風扇以及衛生間排氣扇執行通風定額子目


2)焊壓銅接線端子:一般情況下BV10mm2及以上的導線執行焊壓銅接線端子子目

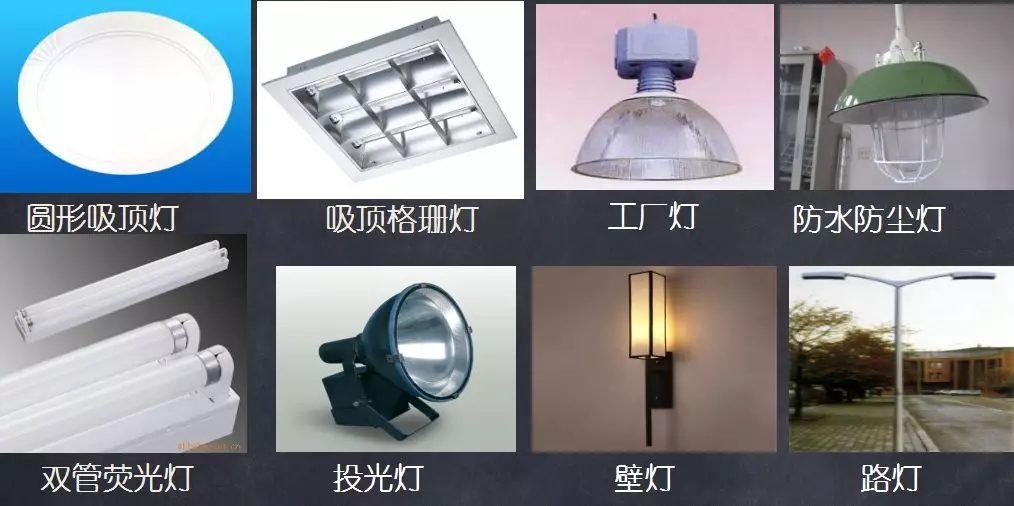

燈具


按照設計圖示數量計算


吊頂上安裝的燈具,均包括金屬支架制作、安裝,金屬軟管敷設及軟管內穿線。




開關插座
