一、旁站監理工作制度
1)項目監理部在實施監理前,總監理工程師應組織監理人員認真熟悉施工圖紙,明確工程的關鍵部位、關鍵工序中需要實施旁站監理的工作內容。
2)項目監理部在編制監理規劃時,要制定旁站監理方案一式三份(送建設單位、施工單位及自留)。包括旁站監理的范圍、內容、程序和旁站監理人員職責等。
3)項目監理部接到施工企業有關旁站監理書面通知時,應及時派監理人員到現場按旁站監理方案實施旁站監理,并做好旁站監理記錄和監理日記。凡旁站監理人員未在旁站監理記錄上簽字的,不得進行下一道工序的施工。
4)旁站監理人員應當認真履行職責,在現場跟班監督,及時發現和處理旁站過程中出現的質量問題。如果施工企業有違反工程建設強制性標準行為的,有權責令施工企業立即整改。如發現施工單位未按施工規范和設計要求施工并危及工程質量的,應及時向監理工程師或者總監理工程師報告。
5)旁站人員必須認真填寫旁站監理記錄,凡沒有實施旁站監理或者沒有旁站記錄的,監理工程師或者總監理工程師不得在相應文件上簽字。
6)承包單位應根據旁站工作范圍,在需要進行旁站監理部位施工前24小時,以書面形式通知項目監理機構。
7)項目監理部接到施工企業有關旁站監理書面通知,監理人員未及時到崗實施旁站監理的,將由總監負直接責任。
8)旁站監理人員未按旁站監理職責進行旁站監督,弄虛作假,不實事求是地填寫旁站監理記錄者,將責令整改。
二、旁站監理人員的主要職責
1)檢查施工企業現場質檢人員到崗、特殊工種人員持證上崗以及施工機械、建筑材料準備情況。
2)在現場跟班監督重點部位、關鍵工序的施工方案和工程建設強制性標準執行情況。
3)在旁站過程中,對施工人員違反合同規定及操作規程,影響工程質量的施工活動,應及時制止,經勸阻無效時,可現場拍攝相片,并及時向總監匯報。
4)核查進場建筑材料、建筑構配件、設備和商品砼的質量檢驗報告等,并可在現場監督施工企業進行檢驗或者委托具有資格的第三方進行復驗。
5)做好旁站監理記錄和監理日記,保存旁站監理原始資料。
6)由總監主持、專業監理工程師參加編制的監理規劃中,應包含有針對性旁站監理方案。
7)現場施工,由于旁站工作不到位,而影響工程質量,總監理工程師將負直接責任。
三、旁站監理的工作范圍
鉆孔灌注樁、土方回填,混凝土澆筑,梁、柱結點鋼筋隱蔽,預埋螺栓、鋼結構吊裝,避雷針(網)接地裝置安裝及接地電阻測試,風管等。
四、旁站監理工作內容
1)鉆孔砼灌注樁旁站監理要點
(1)施工中應對成孔,清渣、放置鋼筋籠、灌筑混凝土等全過程檢查,人工挖孔樁尚應復驗孔底持力層土(巖)性。對樁芯土方開挖完后,建設單位,勘察單位、設計單位、監理單位一起驗收。對孔深、孔徑、擴高、擴徑、鍋底深、護壁和鍋底成型及進入持力層的深度、軸線、重直度進行復核,滿足設計和施工規范要求,一致表示同意驗收合格的成孔樁,辦理終孔驗收記錄。
(2)在澆筑混凝土前,先檢查澆筑前的準備工作,再復檢成孔樁鍋底沉渣、淤泥、積水是否清理干凈。本工程樁基混凝土時采用串桶, 混凝土應垂直灌入樁孔內,并連續分層澆筑,每層厚不得超過1.5m。
2)土方回填旁站監理要點
(1)土方回填前監督施工單位清除基底的垃圾,樹根等雜物,抽除坑穴積水、淤泥。

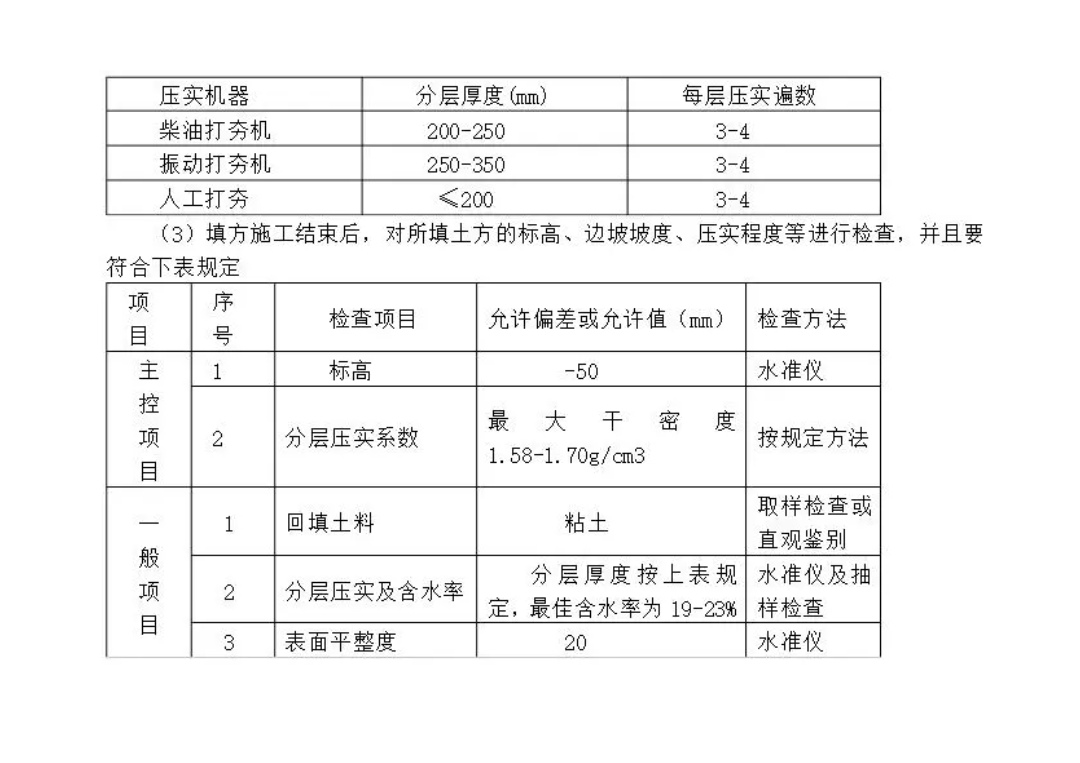

(2)填土施工過程中要檢查排水措施,每層填筑厚度,填方含水量,壓實程度。填筑厚度及壓實遍數可根據土質,壓實系數及所用機器確定,由于設計無具體要求,可參照下表執行。
3)混凝土澆筑旁站監理
(1)在澆筑混凝土前,先檢查澆筑前的準備工作;炷磷缘醵房谙侣涞淖杂蓛A落高度不得超過2m,超過時要求施工方采取措施,用串桶或溜管接泵送管,使其達到要求。根據當時工程量的情況,檢查串桶或溜管接泵送管,使其達到要求。根據當時工程量的情況,檢查施工單位泵的臺數能否滿足工程的需要,施工方的技術員是否在現場指導施工,準備工作完成之后方可同意開始澆筑。
(2)混凝土澆筑時,要求施工員分段分層連續進行,澆筑層的高度應根據結構的特點,一般為振搗器的作用部分的1.25倍,最大不超過500mm。使用插入式振搗器應快插慢拔,插點要求均勻排列,做到均勻振實。移動的間距不大于振搗器作用的半徑的1.5倍(一般為30~40mm)。振動棒在每一點的延續時間以混凝土表面呈現浮漿為度,振搗上一層時應插入下一層5cm,以消除兩層間的接縫。
(3)在澆筑混凝土時無法避免間隙時,間隙時間應盡量縮短,應在前層混凝土終凝前,將次層混凝土澆筑完畢,超過2h必須按施工縫處理。澆筑混凝土時,經常觀察模板、鋼筋、預留孔洞和插筋有無移動,變形縫有無堵塞等情況,發現問題,立即停止?jié)仓,并在已澆筑的混凝土凝結前修整完好。
(4)柱的混凝土底部先填以5~10cm厚與混凝土配合比相同標號的砂漿,使用插入式振搗器時每層厚度不大于50cm,振搗棒不得碰撞鋼筋和預埋件,下面要有人隨時敲擊模板,柱混凝土應一次澆筑完畢,施工縫按規范要求留置。
(5)在本工程中,梁和板大部分是現澆在一起的。在澆筑時,澆筑的方法是由一端開始用“趕漿法”,即先澆筑梁,當達到板底位置時,再與板的混凝土一起澆筑。梁柱接點鋼筋較密處,澆筑此處混凝土時,建議施工單位用較小的振動棒振搗。澆筑板混凝土時,混凝土的虛鋪厚度應大于板厚,振搗棒順澆筑方向拖拉振搗,不允許用振搗棒鋪攤混凝土。
4)梁、柱節點鋼筋隱蔽旁站監理要點
(1)檢查鋼筋錨固長度是否符合圖紙要求,檢查鋼筋的數量及規格是否符合設計要求;
(2)鋼筋接頭不宜留置在加密區內;
(3)鋼筋保護層厚度必須符合設計要求;
(4)鋼筋間距是否符合設計要求。
5)預埋螺栓、鋼結構吊裝旁站監理要點

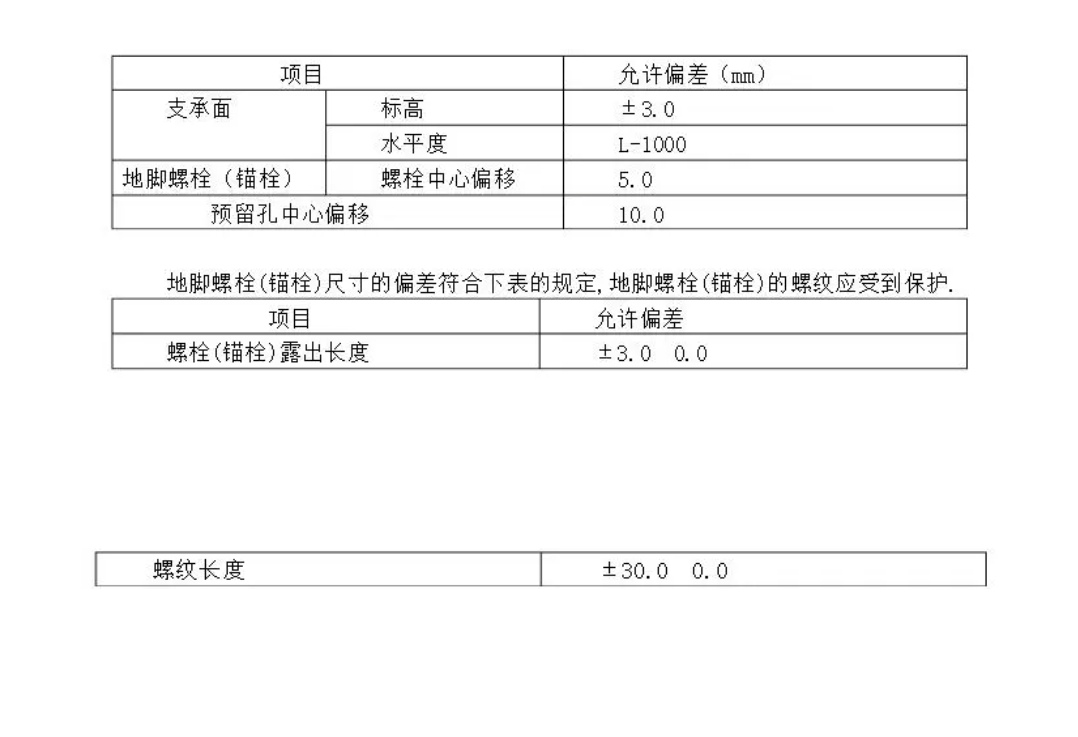

(1)建筑物的定位軸線、基礎軸線和標高,地腳螺栓的規格及其緊固應符合設計要求。 基礎頂面直接作為柱的支承面和基礎頂面預埋鋼板或支座作為柱的支承面對其支承面,地腳螺栓,(錨栓)位置的允許偏差應符合本表:
(2).鋼結構吊裝(安裝)工作質量控制流程:
6)配管及管內穿線、絕緣電阻測試的旁站監理
(1)暗配管敷設路線應合理并減少彎曲,管子保護層厚度不小于15mm。
(2)管子進入盒(箱)處順直,在盒(箱)內露出長度<5mm,用鎖緊螺母固定的管口,螺紋露出2~4扣,進入落地式配電箱的管路應排列整齊,管口高出基礎面不小于50mm。
(3)敷設的管路內外壁防腐應符合規范要求。
(4)暗配管套管連接長度應為管外徑的1.5~3倍,連接管的對口應在套管中心,焊接牢固、嚴密。
(5)明配管不允許焊接,只可用套箍絲接。
(6)鋼管與設備的連接,應將鋼管敷設到設備內部,如不能直接進入時,必須符合下列要求:
① 在干燥內,從管口起加保護軟管引入設備內。
② 在潮濕處,應在管口設防水彎頭,由防水彎頭引出的導線應套絕緣保護軟管,彎成防水弧度后引入設備。
③ 金屬軟管引入設備時,軟管與鋼管或設備應用軟管接頭連接,不得利用金屬軟管作為接地導線。
(7)管線經過建筑物的變形縫的應采取補償措施。
(8)管子在吊頂內敷設時,應采取單獨的支撐物固定,進入盒的內外側均應套鎖緊螺母。
(9)管與管、管與盒(箱)之間應做好接地跨接線焊接,接地可靠。
(10)穿線前應清除管內積水雜物,穿線時管口應套護口。
(11)線色一致,且綠/黃線為保護接地線,淺藍色線為零線。
(12)管內穿線根數、回路必須符合要求,管內導線不能有接頭和扣結,在接線盒內應留有足夠余量。
(13)強電部分線與線之間、線對地間絕緣電阻大于0.5MΩ,弱電信號線之間的絕緣電阻應大于20MΩ。
7)避雷針(網)接地裝置安裝及接地電阻測試的旁站監理
(1)利用樁基作為接地體時,各防雷引下線部位的鋼筋根數、搭接長度、焊縫質量等應符合設計及規范要求。
(2)接地體與圈梁鋼筋應形成閉合電氣通路。
(3)利用結構柱內主筋作引下線時,直螺紋連接兩端應加焊搭接鋼筋。
(4)為防止側擊雷,建筑物內的金屬結構及設備的金屬外殼都應接至均壓環上。
(5)屋面避雷網格尺寸、女兒墻上避雷帶支架間距、搭接長度及防腐等應符合要求。
(6)電氣及配線工程中非帶電金屬部分的接地應保護良好。
(7)進出建筑物的管道、水管井、醫療氣體井等管道都應做等電位連接。
(8)防雷接地電阻必須滿足設計要求。
8)風管隱蔽的旁站監理
(1)風管隱蔽前要進行強度和嚴密性試驗,應符合設計及規范要求。
(2)金屬風管的連接不得有十字形拼接縫。
(3)風管加固尺寸、部位是否符合規范要求。
(4)風管與配件的咬口縫應緊密,寬度一致、折角平直、圓弧均勻、兩端面應平行,風管無明顯扭曲與翹角,表面應平整。
(5)風管安裝的位置、標高、走向應符合設計要求。
(6)風管接口的連接應嚴密、牢固,連接處應平直,不得扭曲。
(7)風管支、吊架的安裝應符合規范要求。
(8)各類風閥安裝后手動或電動操作裝置應靈活、可靠,閥板關閉應保護嚴密。
(9)風機盤管機組安裝欠應進行單機三速試運轉及水壓檢漏試驗。機組支、吊架安裝的位置、高度及坡度應正確并固定牢固,機組與風管、回風箱或風口的連接應嚴密可靠。
9)防水施工旁站監理
屋面、衛生間均采用改性瀝青聚乙烯胎防水卷材做防水層,監理人員要對其施工過程進行旁站監理。
(1)施工工藝流程如下:
基層清理→涂刷基層處理劑→附加層施工→卷材與基層涂膠→晾膠→
卷材鋪貼→卷材收頭粘結→卷材接頭密封→蓄水試驗→作保護層
(2)其中需要旁站監理注意的項目有:
①鋪貼卷材防水層的基層應符合排水實際要求,平整潔凈,無起砂空鼓和松動現象,陰陽角處應呈圓弧形或鈍角,防水層無積水現象。
②聚氨酯底膠、聚氨酯涂膜防水增補劑涂刷均勻,不得有漏刷和麻點等缺陷。
③卷材防水層鋪貼和搭接、收頭應符合設計要求和屋面工程技術規范的規定,且應粘貼牢固、無空裂、損傷、滑移、翹邊、起泡、皺折的缺陷。
④卷材保護層的涂料應附著牢固、覆蓋均勻、顏色一致,不得有漏底和脫皮缺陷,鋪貼板保護層應符合質量驗評標準。

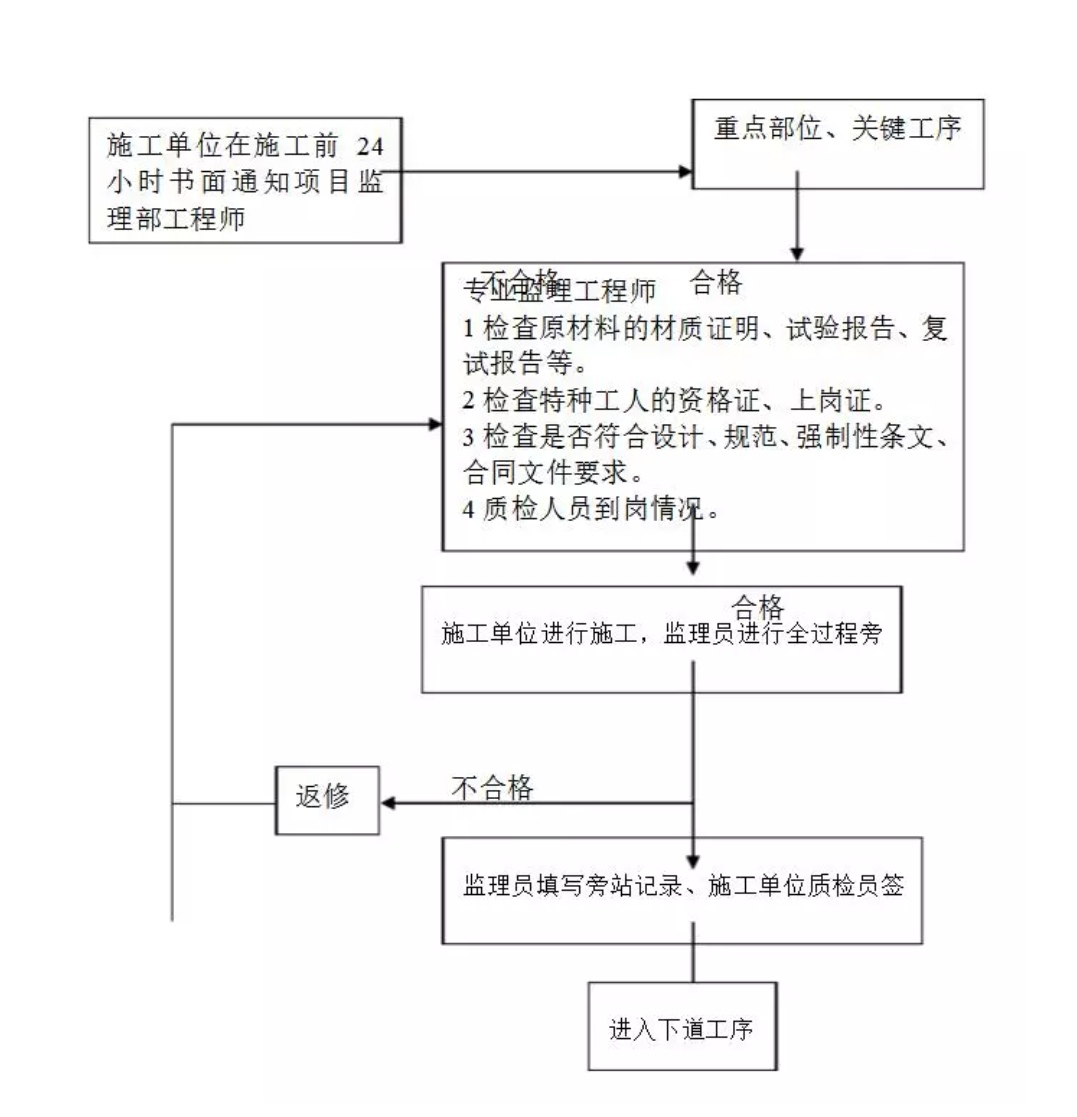

五、旁站監理程序見下圖
施工單位應在需旁站監理的工序施工前24小時書面通知監理部旁站監理人員,并派技術或質檢人員與監理人員共同旁站監督施工,并在施工完畢后簽字確認。
